鋼繞片翅片管
一、鋼繞片翅片管概述:
鋼繞片翅片管是采用直繞式加工工藝，即在一根優質無縫鋼管上，通過專用繞片機，把優質鋼帶靠機械力緊密、均勻地纏繞在基管外表面，兩端進行點焊固定；然后將鋼制繞片翅片管整體進行熱鍍鋅處理。二、鋼繞片翅片管特點:
1、翅片緊密的纏繞在基管外表面，經熱工實驗室測試，其接觸熱阻小，傳熱性能高。
2、持久耐用：在郊區環境下，標準的熱鍍鋅防銹厚度可保持50年以上而不必修補；在市區或近海區域，標準的熱鍍鋅防銹層則可保持20年而不必修補；
3、可靠性好：鍍鋅層與鋼材間是冶金結合，成為鋼表面的一部份，因此鍍層的持久性較為可靠；
4、鍍層的韌性強：鍍鋅層形成一種特別的冶金結構，這種結構能承受在運送及使用時受到機械損傷；
5、全面性保護：鍍件的每一部分都能鍍上鋅，即使在凹陷處、尖角及隱藏處都能受到全面保護；

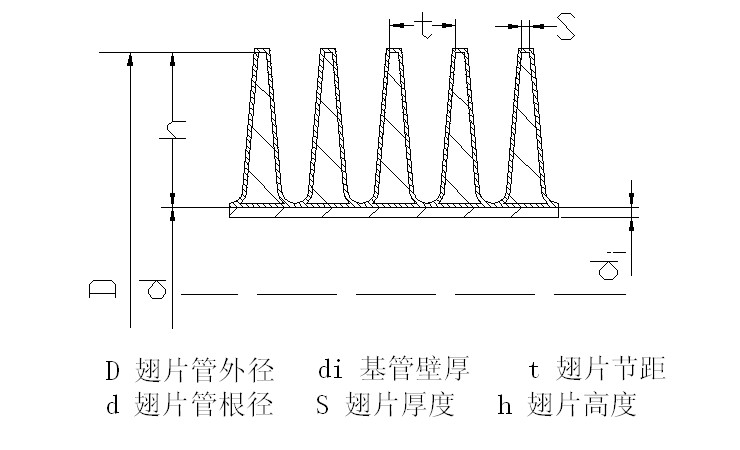

三：鋼繞片翅片管結構示意圖：
四：鋼繞片翅片管規格及型號：
|
型 號 |
翅 片 外 徑 |
翅 片 根 徑 |
基 管 壁 厚 |
翅 片 節 距 |
翅 片 厚 度 |
單位長度 外表面積
|
翅化比 |
最高 溫度 |
工作 壓力 |
|
D (mm) |
d (mm) |
di (mm) |
t (mm) |
S (mm) |
Sw (m2/m) |
ε(Sw/Sn) |
℃ |
MPa |
|
|
SD-18*2 |
38 |
18 |
2 |
3 |
0.3 |
0.64 |
13.9 |
200 |
1.0 |
|
-22*2 |
42 |
22 |
2 |
5 |
0.5 |
0.48 |
14.2 |
200 |
1.0 |
|
-25*2.5 |
45 |
25 |
2.5 |
6 |
0.5 |
0.78 |
14.42 |
200 |
1.0 |
|
-22*2 |
54 |
22 |
2 |
5 |
0.5 |
0.85 |
21.8 |
200 |
1.0 |
|
-40*3 |
88 |
40 |
3 |
12 |
0.5 |
0.94 |
32.2 |
200 |
1.0 |
|
-57*3 |
121 |
57 |
3 |
16 |
0.5 |
1.30 |
38.6 |
200 |
1.0 |
